martes, 5 de mayo de 2009

Transistores


Para comprender el funcionamiento de los transistores recuriremos al siguiente enlace:



o bien visualizaremos el siguiente vídeo:


video

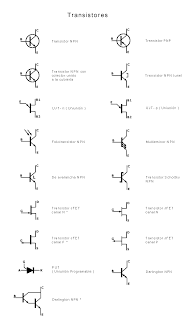

Además existen diferentes tipos de transistores. Según sea de un tipo u otro se representaran con distintos símbolos. En la siguiente imagen se representan dichos símbolos.


Diodos

El diodo semiconductor es el dispositivo semiconductor más sencillo y se puede encontrar, prácticamente en cualquier circuito electrónico. Los diodos se fabrican en versiones de silicio (la más utilizada) y de germanio.

Símbolo del diodo ( A - ánodo, K - cátodo)
Los diodos constan de dos partes, una llamada N y la otra llamada P, separados por una juntura llamada barrera o unión. Esta barrera o unión es de 0.3 voltios en el diodo de germanio y de 0.6 voltios aproximadamente en el diodo de silicio.

Principio de operación de un diodo

El semiconductor tipo N tiene electrones libres (exceso de electrones) y el semiconductor tipo P tiene huecos libres (ausencia o falta de electrones). Cuando una tensión positiva se aplica al lado P y una negativa al lado N, los electrones en el lado N son empujados al lado P y los electrones fluyen a través del material P mas allá de los límites del semiconductor.De igual manera los huecos en el material P son empujados con una tensión negativa al lado del material N y los huecos fluyen a través del material N.
En el caso opuesto, cuando una tensión positiva se aplica al lado N y una negativa al lado P, los electrones en el lado N son empujados al lado N y los huecos del lado P son empujados al lado P. En este caso los electrones en el semiconductor no se mueven y en consecuencia no hay
corriente .

El diodo se puede hacer trabajar de 2 maneras diferentes:


Es cuando la corriente que circula por el diodo sigue la ruta de la flecha (la del diodo), o sea del ánodo al cátodo. En este caso la corriente atraviesa el diodo con mucha facilidad comportándose prácticamente como un corto circuito.

Es cuando la corriente en el diodo desea circular en sentido opuesto a la flecha (la flecha del diodo), o se del cátodo al ánodo. En este caso la corriente no atraviesa el diodo, y se comporta prácticamente como un circuito abierto.

*Nota: El funcionamiento antes mencionado se refiere al diodo ideal, ésto quiere decir que el diodo se toma como un elemento perfecto (como se hace en casi todos los casos), tanto en polarización directa como en polarización inversa.


Existen diferentes tipos de diodos, los cuales se identifican con diferentes símbolos, a la hora de representar diferentes circuitos electrónicos. En la siguiente figura se indican cuales son estos símbolos:

Bobinas

Una bobina está constituida por un conductor en espiral en torno a un núcleo, que puede ser de aire o de un material ferromagnético, cuya misión es concentrar el flujo magnético que se produce en ella al ser atravesada por una corriente eléctrica.

Su característica fundamental es que se opone a las variaciones de corriente a través de ella creando u n a f u e r z a e l e c t r omo t r i z autoinducida del mismo nivel de la tensión aplicada pero de polaridad opuesta.

Esta propiedad se llama inductancia y como magnitud medible se denomina coeficiente de autoinducción (L), que representa la inercia en retrasar la variación de la corriente. Su unidad es el henrio (H) pero, por ser muy grande, en la práctica se suele utilizar elmilihenrio (mH) o el microhenrio (µH).

Existen diferentes tipos de bobinas, cada una de las cuales poseen un símbolo específico. Esta simbología se muestra en la siguiente imagen:




lunes, 4 de mayo de 2009

Condensadores

El condensador es un componente pasivo ampliamente utilizado en electrónica y diseñado para presentar una capacidad eléctrica y almacenar energía electrostática.

Consta de dos placas o armaduras de material conductor, en forma de láminas, separadas por un dieléctrico o aislante que, aunque no conduce la corriente eléctrica, se caracteriza porque en su interior puede existir un campo eléctrico. El dieléctrico perfecto es el vacío pero se suele usar como tal aire, papel, mica, cerámica, electrolitos y plástico.

La capacidad es la propiedad de un sistema de dos conductores y un aislante que les permite almacenar carga eléctrica cuando existe una tensión entre dichos conductores, produciendo un retraso en la variación de la tensión como consecuencia de la absorción o liberación de energía.
La unidad de capacidad es el faradio (F), que es la capacidad de un condensador en el que una carga eléctrica de 1 culombio produce una tensión eléctrica de 1 voltio entre sus armaduras. Resulta muy grande y se utilizan los submúltiplos microfaradio (:F), nanofaradio (nF) y picofaradio (pF) con la siguiente relación:


1 F=10-6 F



1 nF=10-9 F



1 pF=10-12 F



En el siguiente enlace se muestra el funcionamiento de un condensador.



Existen diferentes tipos de condensadores, los cuales poseen cada uno, un símbolo especifico para su representación. En la siguiente tabla se muestran los símbolos normalizados de cada uno de ellos:


video

Resistencias


Se define resistencia eléctica al receptor que existe en un circuito eléctrico cuya función es la limitación de la corriente eléctrica que aparece en un circuito eléctrico con la finalidad de proteger a otros receptores que forman parte del circuito.

Existe otra defnición de resistencia eléctrica, en la cual se hace mención a la oposición que presentan los conductores del circuito al paso de la corriente eléctrica.
En este blog presentaremos información referido a la primera definición dada; es decir, al componente físco de un circuito.
La unidad de medida del valor de la resistencia eléctrica es el ohmio, y se representa con el siguiente simbolo (Ω).


Para conocer los materiales con los cuales se fabrican estos elementos hacer click en el siguiente enlace: http://fresno.pntic.mec.es/~fagl0000/clasificacion.htm#Clasificación%20de%20las%20resistencias

Asimismo existe un código universal para conocer el valor ohmico de las resistencias, basado en los colores de las cuatro franjas que lo componen. En el siguiente enlace se muestra dicha tabla así como se calcula dicho valor: http://fresno.pntic.mec.es/~fagl0000/clasificacion.htm#Código%20de%20colores


Existen diferentes tipos de resistencias, cada una de las cuales poseen un símbolo específico para representarlas en los diferentes esquemas eléctricos y electrónicos:

El circuito electrico



Es el conjunto de elementos activos (generadores de energía eléctrica) y pasivos (consumidores de energía eléctrica), que están unidos entre sí formando un camino cerrado.
Además dentro del circuito eléctrico nos podemos encontrar elementos de mando y protección mediante los cuales controlamos la energía eléctrica del circuito y protegemos los distintos elementos que conforman el circuito eléctrico.
Para representar los elementos que nos podemos encontrar formando parte de un circuito eléctrico, generadores (pilas, alternadores), receptores (resistencias, condensadores, bobinas, motores, lámparas de iluminación, etc.), dispositivos de mando (relés, diodos, transistores, etc..) y dispositivos de protección (fusibles, interruptores magnetotérmicos, interruptores diferenciales, etc..), existe una simbología gráfica normalizada.
En esta página se podrá obtener información sobre los diferentes elementos que conforman un circuito eléctrico.
